一、圖紙管理軟件的概念定義

圖紙管理軟件是一類專門用于創建、存儲、組織、控制、分發和追溯工程圖紙及相關技術文檔的計算機化系統。這些圖紙通常包括CAD文件、掃描紙質圖紙、三維模型以及與之關聯的元數據。

圖紙管理軟件通過結構化的數據模型，將分散的圖紙文件與一套嚴格的管理流程相結合，確保數據在整個組織內的一致性和可追溯性。

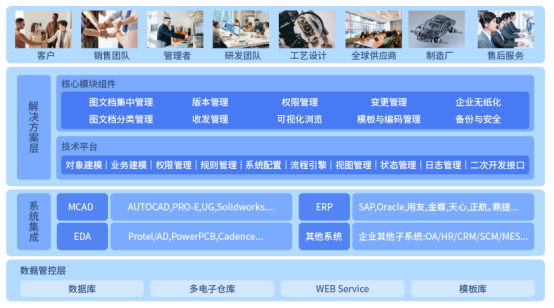

二、圖紙管理軟件的核心功能模塊

一個成熟的圖紙管理軟件通常包含以下核心功能模塊：

1.中央數據庫與版本控制

所有圖紙文件及其修訂版本均存儲在中央數據庫中。系統自動為每次文件提交創建新版本，并保留完整的歷史記錄。版本控制功能確保任何用戶訪問的都是經過批準的、最新的有效版本，同時防止因誤操作導致的歷史版本覆蓋。系統通過版本號和修訂版次進行精確標識。

2.元數據管理與高級檢索

系統會提取并索引與圖紙相關的元數據，例如項目名稱、零件編號、設計者、創建日期、材料、狀態等。用戶無需打開文件，即可通過強大的搜索引擎，基于這些元數據進行快速查詢和篩選，顯著提升信息檢索效率。

3.權限管理與訪問控制

基于角色的訪問控制是核心安全機制。系統管理員可以定義不同的用戶角色，并為每個角色分配精確的權限，包括對特定圖紙或文件夾的查看、編輯、下載、刪除和審批權限。這有效保護了知識產權并防止未授權修改。

4.工作流與審批流程引擎

軟件允許企業自定義電子化的工作流程，例如“設計->校對->審核->批準->發布”。圖紙在此流程中自動流轉，任務會分配給相應的責任人，并記錄下每個環節的操作人、時間戳和意見。這實現了流程的標準化、自動化與無紙化。

5.變更管理與影響分析

當需要對已發布的圖紙進行修改時，必須發起正式的工程變更請求和工程變更訂單。系統會跟蹤變更的整個生命周期，并可以輔助分析此次變更將影響哪些相關的產品或裝配體，確保變更的受控和可評估。

6.可視化與輕量化瀏覽

集成或內置可視化工具，使用戶無需安裝專業的CAD軟件，即可在網頁瀏覽器或輕量級客戶端中查看、測量、批注和標記多種格式的二維/三維圖紙模型。這極大地便利了非工程部門對技術資料的訪問。

7.BOM（物料清單）管理

系統能夠從裝配體圖紙中自動提取或與手動創建的BOM相關聯。確保圖紙與物料清單的一致性，并為下游的ERP和MRP系統提供準確的數據源。

8.外部協作與數據交換

提供安全可控的外部鏈接或門戶，供供應商、客戶或合作伙伴在限定權限內查看或下載特定圖紙，同時保障核心數據資產不離開企業內部系統。

三、圖紙管理軟件主要應用領域

圖紙管理軟件廣泛應用于所有依賴精密工程圖紙的行業：

制造業：離散制造和流程制造均依賴該軟件管理從零件到總裝的所有圖紙，確保制造環節的數據準確。

建筑、工程與施工（AEC）：用于管理建筑信息模型、施工圖、結構圖紙、MEP圖紙，支持多專業協同設計與施工。

能源與公用事業：管理發電廠、輸油輸氣管道、電網等大型基礎設施的復雜工程圖紙。

電子與高科技行業：管理印刷電路板設計圖、機電一體化裝配圖等。

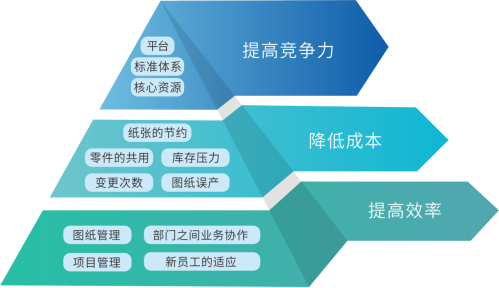

四、圖紙管理軟件實施的價值分析

實施專業的圖紙管理軟件為企業帶來多方面的量化與質化價值：

1.提升數據準確性與完整性

通過單一數據源和版本控制，徹底消除因使用錯誤版本圖紙導致的制造或施工錯誤，減少返工和廢品率。

2.顯著提高協同效率

集中存儲和即時訪問避免了團隊成員在本地計算機、網絡共享盤或郵件中尋找文件的時間浪費。并行工作流程縮短了圖紙從設計到發布的周期。

3.強化過程合規與審計追蹤

所有對圖紙的操作，包括創建、修改、審批和發布，都被完整記錄，形成可審計的追蹤鏈條。這對于滿足ISO、AS9100、IATF16949等質量管理體系標準至關重要。

4.降低運營成本與風險

減少因圖紙錯誤造成的物料浪費和項目延期損失；通過電子化流程節省打印、分發和存儲紙質圖紙的成本；嚴格的權限控制降低了知識產權泄露和惡意篡改的風險。

5.保護企業核心知識資產

將分散在個人手中的圖紙集中管理，形成企業統一的技術知識庫，避免因人員流動導致的技術資料丟失。

6.加速產品上市時間

通過高效的協同、自動化的流程和精準的數據傳遞，整體上縮短了產品從研發到量產的時間，增強了企業的市場競爭力。
