中望CAD機械版與三品PDM的集成應用
發布時間：2021-10-15 點擊：1次
PDM是以軟件為基礎的技術，它將所有與產品相關的信息和所有與產品有關的過程集成到一起。中望CAD軟件是產生PDM系統中產品數據的源頭，中望CAD軟件同PDM系統的集成是PDM系統獲得產品數據，并在此基礎上建立產品結構的主要來源。PDM和中望CAD兩者之間的數據共享與應用集成能在很大程度上提高系統運行效率，縮短產品開發周期，提高生產效率。下面我介紹下如何在三品PDM中使用該功能。
1）接口安裝

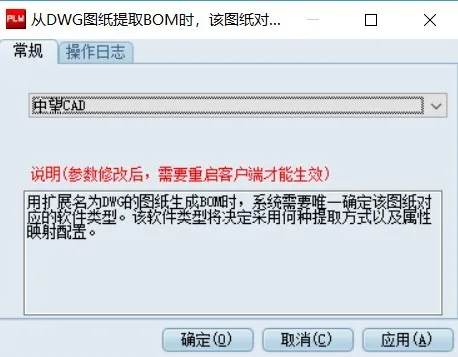

首先登陸三品PDM系統，到“系統設置”—“參數配置”模塊，設置如下參數：
到“系統設置”---“安裝CAD接口”模塊：
選擇“中望”的安裝目錄、軟件版本等，點 “安裝”完成接口的安裝。
點擊“屬性映射”進行圖紙屬性和PDM物料屬性之間的映射關系設置：
2）導入中望機械文件

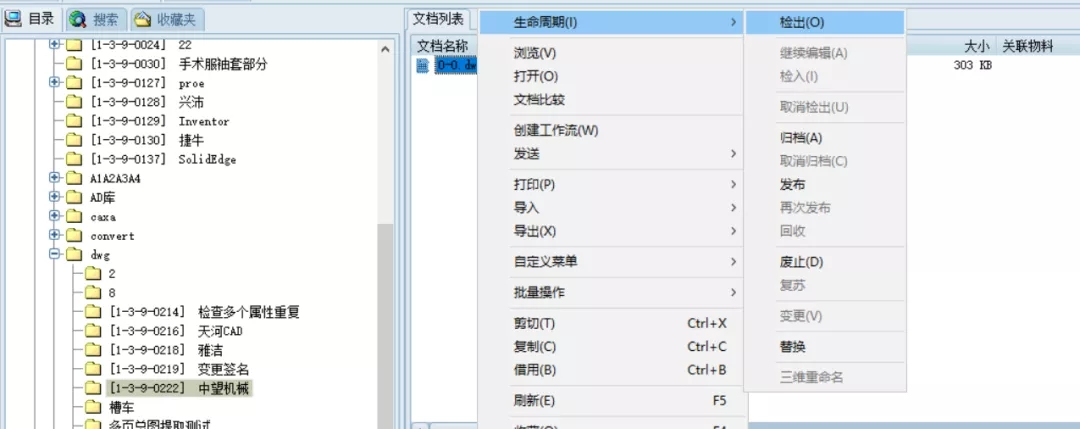

從本地導入一個中望機械文件到文檔工作區，并選中它，右鍵—生命周期--檢出
系統將文件下載到本地檢出目錄，并調用中望機械CAD打開該文件：
3）編輯標題欄
在中望機械CAD中，編輯標題欄：
出現如下界面：

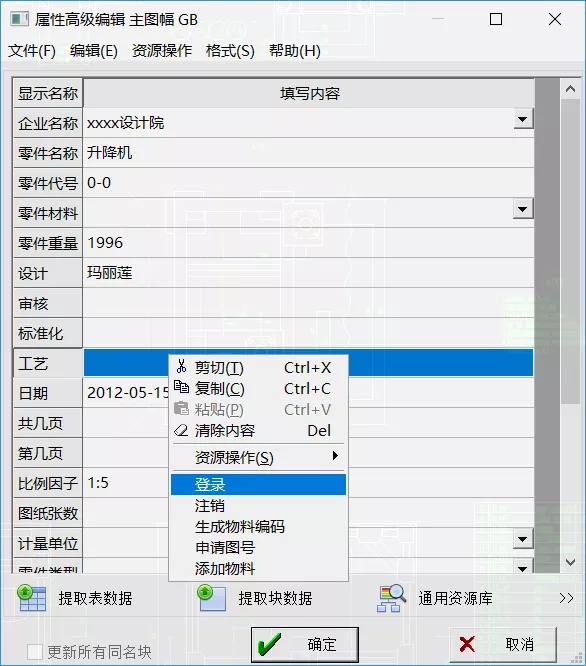

在列表里右鍵：
點擊“登錄”登錄PDM系統。

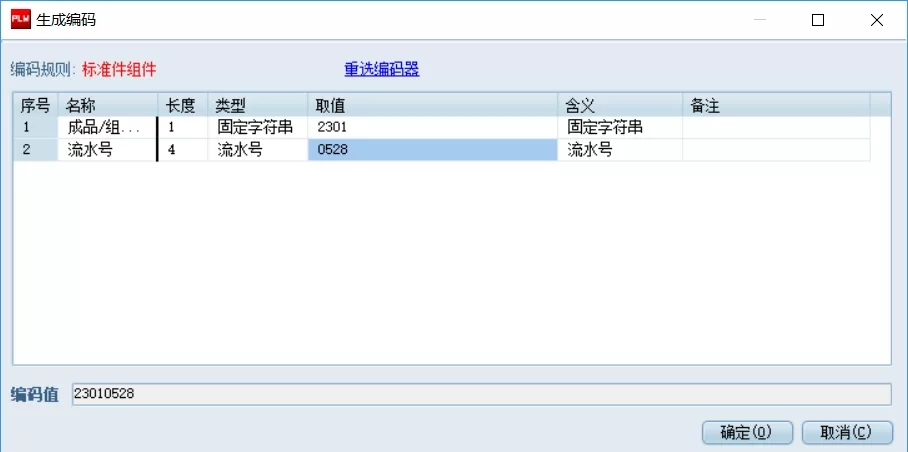

點擊“生成物料編碼”在PDM系統中申請一個物料編碼，并賦值到標題欄中。
4）編輯明細欄
在中望機械CAD中，編輯明細欄：
出現如下界面：
選中所有行，在列表區鼠標右鍵—“添加物料”：
選擇要添加的物料加到圖紙明細表中。
